Dans une usine métallurgique ou une giga-usine de batteries, toutes les poussières ne se ressemblent pas. Certaines sont toxiques, d’autres réactives, abrasives ou extrêmement fines. Leur comportement varie aussi selon l’opération : usinage, polissage, dosage, mélange ou transfert de poudres. Désigner le meilleur dépoussiéreur suppose donc d’examiner l’ensemble du scénario industriel, de l’émission jusqu’à la récupération des résidus. Pour ces applications, le Quad Pulse Package DX de Camfil se distingue par une architecture spécifiquement développée pour les poussières métalliques et la fabrication de batteries : implantation proche du procédé, décolmatage sectorisé, filtration HEPA H14 et enveloppe résistante aux chocs de pression.
Ce qu’il faut retenir
- Le danger dépend autant de la finesse et de la réactivité des poussières que du métal dont elles proviennent.
- Une collecte efficace doit rester stable pendant la production et intégrer le scénario d’explosion dès sa conception.
- Le Quad Pulse Package DX combine proximité du procédé, décolmatage continu, filtration H14 et protection mécanique renforcée.
Une même usine, plusieurs profils de poussières
De la pièce métallique à la particule respirable
Découpe, meulage, polissage, sablage et usinage arrachent de la matière aux pièces travaillées. Les émissions obtenues peuvent mêler particules grossières, fractions inhalables et poussières capables d’atteindre les régions profondes du poumon. L’Institut national de recherche et de sécurité (INRS) cite notamment, dans le travail des métaux, les expositions au béryllium, au cadmium, au chrome, au cobalt, au nickel et au plomb. Cette diversité interdit une réponse standardisée : le dispositif d’aspiration doit être défini à partir de la matière, du procédé et de la granulométrie réellement observée.
Dans la batterie, des poudres au cœur de la recette industrielle

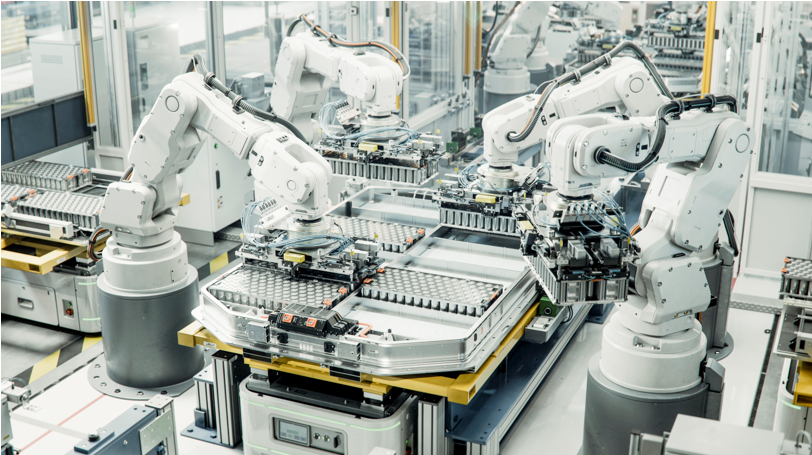

La fabrication d’électrodes mobilise des matériaux pulvérulents contenant notamment du graphite, du nickel, du cobalt ou du manganèse. Pesée, dosage, mélange et alimentation des équipements constituent autant de moments où les particules peuvent quitter le flux de production. L’Occupational Safety and Health Administration (OSHA) souligne que les substances employées dans les batteries lithium-ion peuvent présenter des dangers de toxicité, de flammabilité, de corrosivité et de réactivité. Dans une giga-usine, ces émissions se répètent à grande cadence et sur de nombreux points, ce qui change l’échelle du problème [2].
Trois scénarios que le système de dépoussiérage doit empêcher
Scénario 1 : la poussière échappe au point d’émission
Si la source de captage est trop éloignée ou si la vitesse d’aspiration devient insuffisante, le panache gagne l’atelier. Les opérateurs respirent alors une pollution qui aurait pu être interceptée avant dilution dans l’air ambiant. Des particules se déposent également sur les structures et les machines. La priorité consiste donc à envelopper au mieux la zone émissive et à aspirer au plus près, conformément aux principes de prévention de l’INRS et de la ventilation par extraction localisée décrite par la Health and Safety Executive (HSE).
Scénario 2 : les filtres se chargent et le captage décroît
Une installation peut afficher le bon débit lors de sa mise en service, puis perdre en efficacité à mesure que les éléments filtrants accumulent la poussière. La perte de charge augmente et le captage devient moins robuste. Sur une ligne continue, attendre un arrêt pour nettoyer les filtres n’est pas toujours acceptable. La méthode de décolmatage devient alors un critère de production, et pas seulement de maintenance : elle doit restaurer la capacité filtrante sans provoquer d’importantes fluctuations du flux d’air.
Scénario 3 : un nuage combustible rencontre une étincelle
La HSE rappelle qu’un nuage de poussières combustibles peut exploser violemment en présence d’une source d’inflammation. Une déflagration initiale peut aussi remettre en suspension les dépôts présents dans l’atelier et déclencher un événement secondaire. La stratégie ne se limite pas à choisir un appareil portant un marquage ATEX (atmosphères explosibles). Elle doit articuler prévention des sources d’inflammation, mise à la terre, résistance mécanique, isolation du procédé et gestion sûre des poussières collectées.
Quad Pulse Package DX : une architecture à lire fonction par fonction
Rapprocher le collecteur de la ligne
Le dépoussiéreur Quad Pulse Package DX est une unité compacte conforme ATEX, destinée à la métallurgie et à la fabrication de batteries. Elle peut être installée librement à l’intérieur de l’usine, à proximité des équipements émetteurs. Ce positionnement réduit la complexité des réseaux de gaines et offre davantage de souplesse lorsque l’agencement d’une ligne évolue. Camfil précise que l’appareil a fait l’objet d’essais à grande échelle avec une poussière d’aluminium hautement réactive.
Nettoyer un quart de cartouche sans interrompre les trois autres
La technologie Quad Pulse repose sur une segmentation originale. Chaque cartouche est divisée en quatre zones, décolmatées l’une après l’autre par impulsions d’air comprimé. Lorsqu’une zone est nettoyée, les trois autres poursuivent la filtration. Camfil attribue à ce fonctionnement le maintien d’un flux d’air constant pendant l’exploitation et une meilleure utilisation du média. Dans une usine automatisée, l’intérêt est concret : le nettoyage du filtre ne crée pas une rupture générale de l’aspiration.
Ajouter une seconde barrière derrière les cartouches
En aval de la filtration principale, le DX reçoit un filtre final Absolute HEPA H14. HEPA signifie « filtre à air à très haute efficacité ». Selon la fiche Camfil, cet étage atteint 99,995 % d’efficacité à la MPPS, la taille de particule la plus pénétrante, conformément à la norme EN 1822. Ce filtre final constitue une barrière de flamme validée. L’étage H14 remplit ainsi une double fonction dans la conception annoncée : filtration terminale et limitation de la propagation.
Résister à la pression et organiser l’évacuation
Le corps du Quad Pulse Package DX est annoncé comme résistant aux chocs de pression. Camfil destine ses configurations aux poussières métalliques ST1 et aux poussières organiques ST2, dans les limites de sa documentation. Plusieurs modes d’évacuation sont disponibles : contenants de 35 ou 60 litres, double vanne ou vanne rotative. Le contrôleur ACDC2 peut intégrer la détection d’explosion et la surveillance de l’isolation amont. Ces éléments permettent de composer une solution adaptée au scénario ATEX retenu.
Dimensionner le modèle selon le besoin réel
La gamme comprend deux tailles. Le Quad Pulse Package 1 traite environ 800 à 1 500 m³/h ; le Quad Pulse Package 2, environ 1 500 à 3 000 m³/h. Camfil annonce une plage de pression de service comprise entre –25 et 0 kPa et une configuration à une ou deux cartouches. Ces chiffres ne remplacent pas le calcul aéraulique : nombre de points ouverts, vitesses de transport, pertes de charge et fonctionnement simultané déterminent le modèle et l’architecture de raccordement.
Notre avis : pourquoi le DX constitue le meilleur choix sur ce périmètre
Le Quad Pulse Package DX n’est pas recommandé parce qu’il afficherait simplement un débit élevé. Son intérêt vient de la cohérence de sa conception pour les poussières métalliques et les lignes de batteries : installation proche du procédé, nettoyage fractionné en fonctionnement, filtration finale H14, enveloppe résistante aux chocs de pression et options d’évacuation. Au regard des seules données techniques publiées par Camfil, il apparaît comme la solution la plus complète pour ces applications. La validation finale doit néanmoins s’appuyer sur des essais de poussières et sur l’étude ATEX de l’ensemble de l’installation.
